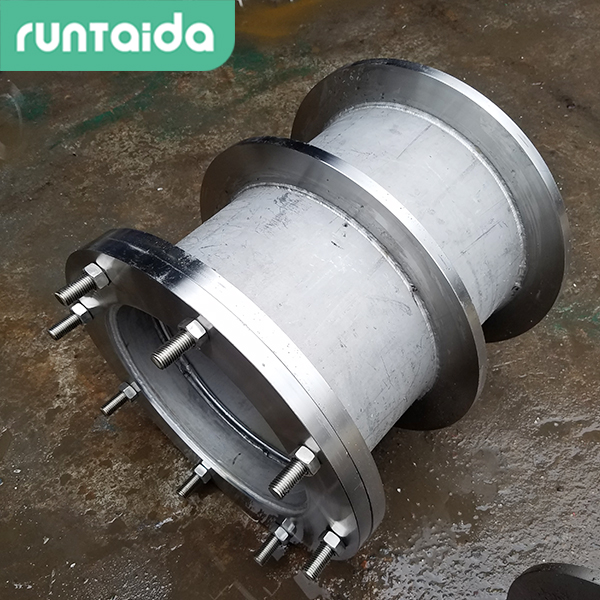

不銹鋼防水套管系列
- 品牌：???潤泰達
- 型號：???02S404
|
Dg |
D1 |
D2 |
D3 |
D8 |
D9 |
D10 |
l 0 |
l |
l 1 |
l 2 |
l 3 |
C |
δ 1 |
δ 2 |
δ 3 |
b 1 |
b 2 |
b 3 |
d |
h |
k |
ф |
M |
螺孔n |
|
50 |
60 |
70 |
90 |
108 |
109 |
99 |
60 |
60 |
70 |
50 |
12 |
1.8 |
4 |
4 |
10 |
14 |
10 |
10 |
20 |
5 |
4 |
14 |
12 |
4 |
|
70 |
73 |
83 |
103 |
121 |
122 |
112 |
60 |
60 |
70 |
50 |
12 |
1.8 |
4 |
4 |
10 |
14 |
10 |
10 |
20 |
5 |
4 |
14 |
12 |
4 |
|
80 |
89 |
99 |
121 |
140 |
141 |
130 |
60 |
60 |
75 |
55 |
14 |
2 |
4.5 |
4 |
11 |
16 |
10 |
10 |
20 |
5 |
4 |
18 |
16 |
4 |
|
100 |
108 |
118 |
140 |
159 |
160 |
149 |
60 |
60 |
75 |
55 |
14 |
2 |
4.5 |
4 |
11 |
16 |
10 |
10 |
20 |
5 |
4 |
18 |
16 |
4 |
|
125 |
133 |
141 |
161 |
180 |
181 |
168 |
50 |
60 |
75 |
50 |
16 |
2 |
5.5 |
4 |
10 |
18 |
10 |
10 |
16 |
6 |
5 |
18 |
16 |
8 |
|
150 |
159 |
165 |
185 |
203 |
204 |
190 |
50 |
60 |
75 |
50 |
16 |
2 |
6 |
4.5 |
10 |
18 |
10 |
10 |
16 |
6 |
5 |
18 |
16 |
8 |
|
200 |
219 |
229 |
249 |
273 |
274 |
258 |
60 |
60 |
75 |
50 |
16 |
2 |
7 |
6 |
10 |
20 |
10 |
15 |
20 |
8 |
7 |
18 |
16 |
8 |
|
250 |
273 |
281 |
301 |
325 |
326 |
308 |
50 |
60 |
75 |
50 |
16 |
2 |
8 |
7 |
10 |
20 |
10 |
15 |
16 |
8 |
7 |
18 |
16 |
12 |
|
300 |
325 |
332 |
352 |
377 |
378 |
358 |
50 |
60 |
80 |
55 |
16 |
2.5 |
9 |
8 |
10 |
20 |
10 |
15 |
16 |
8 |
7 |
23 |
20 |
12 |
|
350 |
377 |
383 |
401 |
426 |
427 |
406 |
50 |
60 |
85 |
55 |
20 |
2.5 |
9.5 |
9 |
9 |
22 |
10 |
15 |
16 |
8 |
7 |
23 |
20 |
12 |
|
400 |
426 |
434 |
454 |
480 |
481 |
461 |
50 |
60 |
85 |
55 |
20 |
2.5 |
9 |
9 |
10 |
24 |
10 |
15 |
16 |
8 |
7 |
23 |
20 |
16 |
|
450 |
480 |
486 |
506 |
530 |
531 |
511 |
50 |
60 |
85 |
60 |
20 |
2.5 |
9 |
9 |
10 |
24 |
12 |
15 |
16 |
8 |
7 |
23 |
20 |
16 |
|
500 |
530 |
540 |
560 |
588 |
589 |
569 |
60 |
70 |
95 |
65 |
20 |
2.5 |
9 |
9 |
10 |
25 |
12 |
15 |
20 |
8 |
7 |
23 |
20 |
16 |
|
600 |
630 |
640 |
660 |
688 |
689 |
669 |
60 |
70 |
95 |
65 |
22 |
2.5 |
9 |
9 |
10 |
26 |
12 |
20 |
20 |
10 |
9 |
25 |
22 |
20 |
|
700 |
720 |
730 |
750 |
778 |
779 |
759 |
60 |
75 |
110 |
75 |
25 |
2.5 |
9 |
9 |
10 |
28 |
12 |
20 |
20 |
10 |
9 |
25 |
22 |
24 |
|
800 |
820 |
830 |
850 |
878 |
879 |
859 |
60 |
75 |
110 |
75 |
25 |
3.5 |
9 |
9 |
10 |
28 |
12 |
20 |
20 |
10 |
9 |
30 |
27 |
24 |
|
900 |
920 |
930 |
950 |
978 |
978 |
959 |
60 |
75 |
110 |
75 |
27 |
3.5 |
9 |
9 |
10 |
30 |
12 |
20 |
20 |
10 |
9 |
30 |
27 |
24 |
|
1000 |
1020 |
1030 |
1050 |
1078 |
1079 |
1059 |
60 |
75 |
110 |
75 |
27 |
3.5 |
9 |
9 |
10 |
30 |
12 |
20 |
20 |
10 |
9 |
30 |
27 |
28 |
防水套管又叫穿墻套管，穿墻管。柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。防水套管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣，柔性防水套管主要用在人防墻，水池等要求很高的地方，剛性防水套管一般用在地下室等管道需穿管道的位置。
柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件，一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，必須將套管一次凝固于墻內；柔性防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。
剛性防水套管是鋼管外加翼環（鋼板做的環形套在鋼管上），裝于墻內（多為混凝土墻），用于一般管道穿墻，利于墻體的防水，而柔性防水套管除了外部翼環，內部還有檔圈之類的，法蘭內絲，有成套賣的，也可自己加工，用于有減震需要的管路，如和水泵連接的管道穿墻時。
不管是柔性防水套管還是剛性防水套管都是用于管道穿過受有振動或有嚴密防水要求的建筑物墻壁的五金配件，常用于建筑、化工、鋼鐵、自來水、污水處理等單位。
|
序號 |
名稱 |
數量 |
材料 |
備注 |
|
1 |
法蘭套管 |
1 |
Q235-A |
焊接件 |
|
2 |
密封圈 |
1 |
氯丁橡膠 |
|
|
3 |
法蘭壓蓋 |
1 |
Q235-A |
焊接件 |
|
4 |
螺栓 |
n |
Q235-A |
GB897-88A |
|
5 |
螺母 |
n |
Q235-A |
GB/T41-2000 |
|
6 |
鋼管 |
1 |
Q235-A |
|
|
7 |
擋板 |
1 |
Q235-A |
|
